De nieuwe NISSEI kruisnaald SWR meter / wattmeter maken het gelijktijdig
aflezen van de uitgezonden vermogenswaarde, het gereflecteerde vermogen
en de staande golfverhouding (ROS) mogelijk.
De TX-1202 werkt in de banden van 1,6 tot 1300 MHz met een vermogen aflezing
in drie schalen van 2/20/200 Watt (1200 MHz max 20W) en heeft twee aparte in- en
uitgangen, selecteerbaar vanaf de voorkant, één voor de frequenties van 1,6 tot 200 MHz
(S1 – met SO-239-connectoren) en de andere van 430 tot 1300 MHz (S2 – met N-connectoren).
De antenne connectors zijn geaard om elektrostatische ladingen te voorkomen en een
echte directionele koppeling verhoogt de nauwkeurigheid van de meting op alle frequenties.
Het grote instrument met achtergrondverlichting van 104 mm heeft 3 verschillende
kleurenschalen voor onmiddellijke aflezing.
• Frequentieband: 1,6-1300 MHz
• Meetbaar vermogensbereik: 2/20/200 watt (20 watt 1200 MHz)
• Precisie: beter dan +/- 10% fs
• Minimum Vermogen: 1 watt
• Meetfuncties: direct en gereflecteerd vermogen, ROS , PeP
• Impedantie: 50 Ohm
• Verlichting Voeding: 9 – 14 V dc 200 mA max

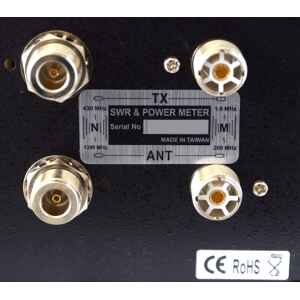

• Connectoren: S1: SO-239 & S2: N
• Afmetingen: 184(L) x 1
Levering:
SWR/Watt Meter
13,8V DC voedingskabel
Gebruikershandleiding in het Engels
