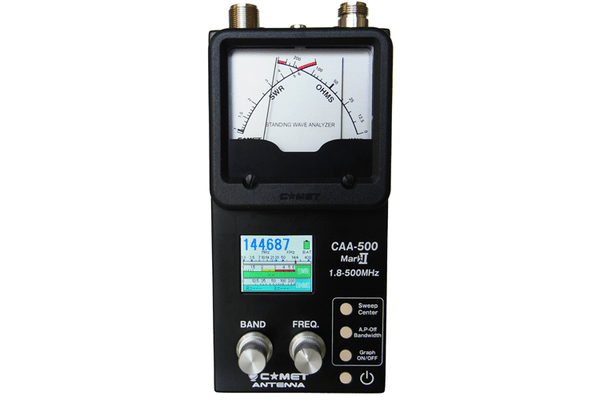

De nieuwe Comet CAA-500 MARK II SWR en antenne analyzer heeft
dezelfde analoge kruis naalden behouden om SWR en impedantie
weer te geven en heeft als extra een full color TFT-LCD-scherm voor het
verstrekken van grafische en numerieke SWR samen met de totale impedantie
met de R- en X-waarden.
De Comet CAA-500 Mark II is een hoogwaardige en zeer handzame
antenne-analyse en kan worden gebruikt voor frequenties tussen
1,8 – 500 MHz. Ingebouwde breedband met hoge stabiliteit voor eenvoudige

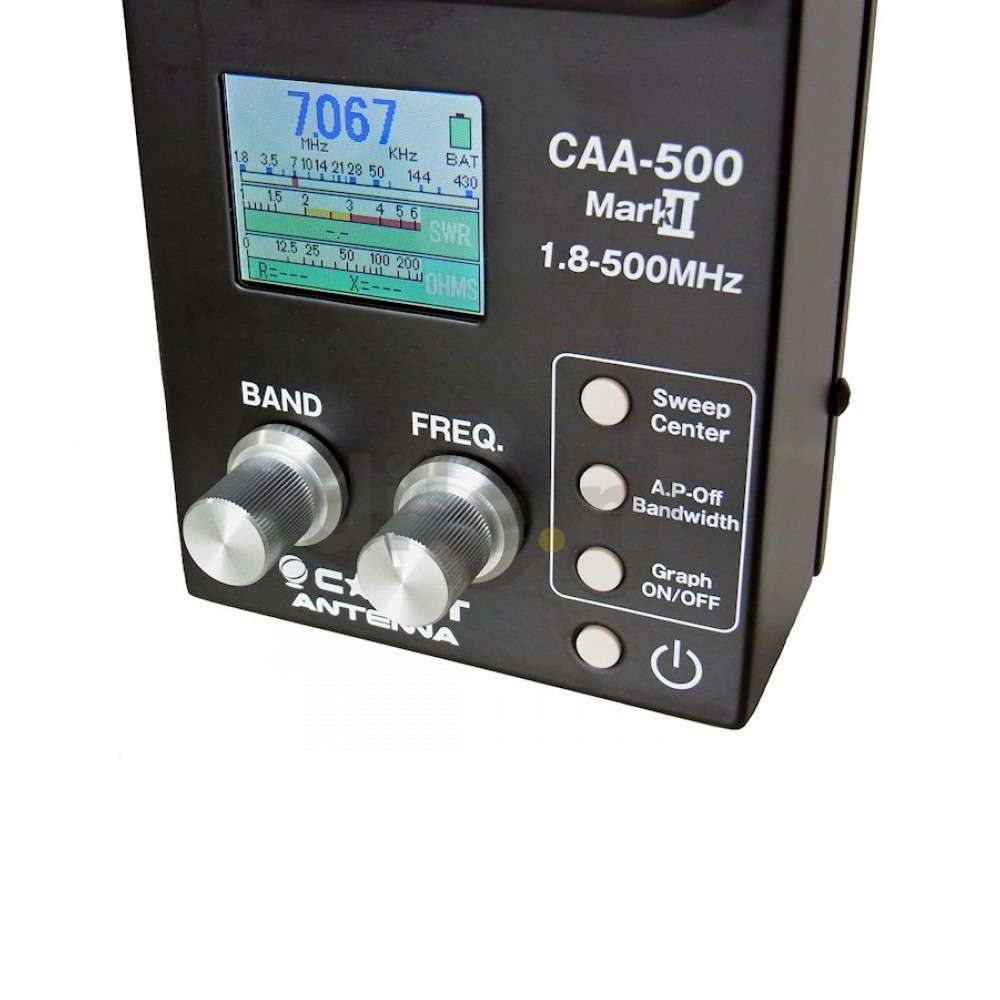

meting van resonantiefrequentie, SWR en impedantie. Het kleuren LCD en het
cross-naaldmeter display bieden tegelijkertijd SWR- en impedantie-informatie.
Afzonderlijke HAM-band segmenten kunnen worden geveegd om de
SWR-kenmerken automatisch in de grafiek weer te geven. Bovendien is het
mogelijk om de SWR-karakteristieken handmatig te plotten met de door de
gebruiker gedefinieerde middenfrequentie en sweep bandbreedte.
De batterijen die je nodig hebt zijn AA alkaline of Nimh
AUTO SWEEP MODE:
Automatisch weergave van grafieken van de SWR op het LCD-display.
Kies één van de vooraf ingestelde amateurband frequentiebereiken en druk
op de sweep knop … In ongeveer 30 seconden is de SWR grafiek voltooid en
wordt deze weergegeven.
MANUAL SWEEP MODE:
Kies de band en de bandbreedte handmatig en stel het frequentiebereik
handmatig in
MEERDERE MANUAL SWEEPS:
Mocht u een aanpassing willen maken vanwege de antenne lengte, om de
positie, hoogte boven de grond, een gamma match aanpassing, etc …
U kunt 5 handmatige sweeps instellen, dit resulteert in verschillende kleuren!
In de getoonde grafiek kunt u precies zien wat er gebeurde na elke aanpassing!
Kenmerken Comet CAA-500 Mark II
Frequentiebereik: 1.8 – 500 MHz (inclusief 222 MHz band)
RF output level: 0dBm 1 mW
Measured SWR Range: Analog meter 1.0 – 6.0:1 , LCD display 1.0 – 9.9:1
Impedance measurements: 12.5 – 300 Ohm
Reactance range: 0 – 500 Ohms (absolute value) 1.8 – 190MHz
Battery indicator and selectable Auto-Power-Off timer
Operates up to 9 hours continuous using six AA Alkaline or NiMH cells
(not included) or use an external 8-16 VDC 200ma power source (DC cable included)
SO-239 voor 1.8 – 300MHz
N-female voor 300 – 500MHz
Internal trickle charger option when using NiMH batteries
Afmetingen: 3.5 x 7.75 x 2.65 i
Gewicht 2 lbs 2 oz with alkaline batteries installed
Levering:
1 x Comet CAA 500 Mark 2 antenne analyzer
1 x Handleiding
