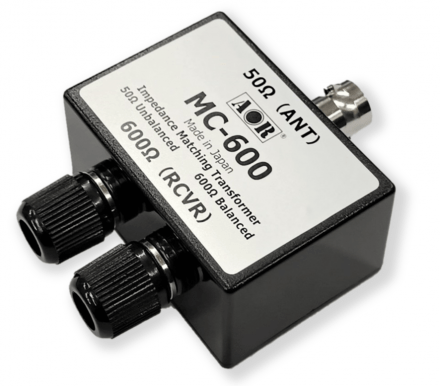

De AOR MC-600 is een passieve eenheid die een interface vormt
tussen de 600 Ohm antenne-aansluiting van veel antieke ontvangers
en de antenne met 50 Ohm coaxiale kabel. De MC-600 kan ook worden
gebruikt om een draadantenne met hoge impedantie te matchen met
een 50 Ohm ontvanger ingang. De MC-600 is ideaal voor gebruik met de
AOR LA-380 of LA-390 kleine binnen lusantenne voor antieke ontvangers
die doorgaans geen 50 Ohm coaxiale kabel-antenne-ingang hebben.
Specificaties:
• Impedantie-aanpassingstransformator
• Frequentiebereik: 10 kHz tot 30 MHz
• Impedantie: 50 Ohm / 600 Ohm
• Invoegverlies: Minder dan 3 dB
• Connector: BNC-Female & Terminals voor gestripte draad
• Bedrijfstemperatuur Bereik: -40°C tot +85°C
• Voeding: Geen voeding vereist
• Afmetingen (ongeveer): 34x24x50 mm (alleen doos)
• Gewicht (ongeveer): 42 gram
* De MC-600 is ontworpen voor ontvangers, het is niet bedoeld voor gebruik
met zenders
* Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd
Impedantie-aanpassing:
Impedantie-aanpassing is de elektronische ontwerppraktijk van het instellen
van de ingangsimpedantie (ZS) van een elektrische belasting gelijk aan de
vaste uitgangsimpedantie (ZL) van de signaalbron waarmee deze uiteindelijk
is verbonden, meestal om de vermogensoverdracht te maximaliseren en reflecties
van de belasting te minimaliseren. Dit is alleen van toepassing als beide
lineaire apparaten zijn.
Het concept van impedantieaanpassing werd oorspronkelijk ontwikkeld voor
elektrische energie, maar kan worden toegepast op elk ander veld waar een
vorm van energie (niet alleen elektrisch) wordt overgedragen tussen een
bron en een belasting.
Afstemming wordt verkregen wanneer ZL = ZS*
Levering:
1x AOR MA-600
1x Gebruikershandleiding in het Engels
