De bekroonde WiNRADiO WR-G33DDC ‘EXCALIBUR Pro’ is een
hoogwaardige, voordelige, softwarematig gedefinieerde kortegolfontvanger
met directe bemonstering en een frequentiebereik van 9 kHz tot 49,995 MHz.
Hij beschikt over een realtime spectrumanalysator met een breedte van 50 MHz
en een directe bandbreedte van 4 MHz voor opname, demodulatie en verdere
digitale verwerking.
Dit product is een geavanceerde versie van de WR-G31DDC-ontvanger
en biedt veel extra functies en verbeteringen, zoals bijvoorbeeld:
• 4 MHz directe verwerking bandbreedte
• Voorversterker met lage ruis
• Configureerbare voor selectiefilters
• Filterbandbreedte instelbaar tot 1 Hz
• Frequentiestabiliteit van 0,5 ppm
• Test- en meetfuncties
• Pauzefunctie
De superieure prestaties van de ontvanger zijn het resultaat van zijn
innovatieve, direct-sampling, digitale down-conversie-architectuur in
combinatie met het gebruik van geavanceerde componenten en ontwerpconcepten.
Dit alles resulteert in een zeer hoge IP3, een breed dynamisch bereik,
een hoge gevoeligheid en een nauwkeurige afstemming. Deze belangrijke
functies creëren een ontvanger in een klasse apart, met een breed
toepassings potentieel, voor een zeer betaalbare prijs.
De volledige 4 MHz DDC (digitaal-down-geconverteerd) bandbreedte is
beschikbaar voor opname en demodulatie. Drie demodulatoren maken
de gelijktijdige ontvangst van drie signaal frequenties binnen de bandbreedte
van 4 MHz mogelijk.
Kenmerken:
• Continu frequentiebereik van 9 kHz tot 49,995 MHz
• Directe bemonstering
• Digitale down conversie
• 16-bits 100 MSPS A/D-converter
• 50 MHz brede real time spectrum analyzer
• 4 MHz opname- en verwerking bandbreedte
• Continu instelbare filterbandbreedte tot 1 Hz
• Drie parallelle demodulator kanalen
• Pauzefunctie
• Waterval Weergave Functies
• Audio Spectrum analyzer
• Audio- en IF-opname en -weergave
• Opname met voor buffering
• Ondersteuning voor EIBI-, HFCC- en gebruikers frequentie databases
• Netwerkversie van applicatiesoftware beschikbaar
• Zeer hoge IP3 (+31 dBm)
• Uitstekende gevoeligheid (0,20 µV SSB, 0,10 µV CW)
• Uitstekend dynamisch bereik (107 dB) •
Uitstekende frequentiestabiliteit (0,5 ppm)
• Selecteerbaar middengolf filter
• Door de gebruiker configureerbare voorkeuzeschakelaar
• Selecteerbare voorversterker met laag ruisniveau
• Test- en meetfuncties
• USB 2.0-interface
De robuuste front-end van de ontvanger is uitgerust met een versterker
met ultra hoge lineariteit, wat resulteert in uitzonderlijk sterke signaal prestaties.
Deze toch al robuuste front-end is verder verbeterd met een door de gebruiker
te selecteren preselector die volledig automatisch of configureerbaar kan werken.
De gebruiker kan maar liefst 119 verschillende filter combinaties samenstellen
(91 bandpass, 14 low-pass en 14 high-pass). De front-end maakt gebruik van
34 subminiature elektromechanische relais (in plaats van de vaak gebruikte,
maar vervorming gevoelige halfgeleider schakelaars) om een hoog dynamisch
bereik te garanderen.
Een door de gebruiker te selecteren ruisarme voorversterker biedt extra
gevoeligheid voor de ontvanger, zodat zelfs de zwakste signalen uit de ruis
kunnen worden gefilterd.
Een geavanceerde dithering techniek elimineert storende signalen zonder de
ruisvloer van de ontvanger significant te verhogen. De superieure 16-bits
100 MSPS analoog-naar-digitaal-converter levert uitzonderlijke prestaties
over een extreem breed signaalbereik.
Software:
De WR-G33DDC-software biedt een elegante en logische gebruikersinterface.
Er zijn verschillende configuraties voor de spectrumanalysator, waaronder de
50 MHz full-span met een resolutie van 1,5 kHz. Het volledig inzoombare
scherm kan worden bekeken in de standaard- of waterval modus.
Het omlaag geconverteerde gedeelte is gemarkeerd en kan worden geselecteerd
via het toetsenbord of met de muiscursor en vervolgens worden weergegeven in een
ander venster, waarbinnen drie onafhankelijke ontvanger kanalen kunnen bestaan.
Voor elk kanaal kunnen de selectiviteit, IF-verschuiving, doorlaatband afstemming,
notch en andere functies van de ontvanger worden aangepast, en kan het audio
spectrum van het gemoduleerde signaal worden bekeken.
Ondanks de baanbrekende architectuur van de ontvanger blijft de software
eenvoudig en intuïtief in gebruik, met alle functies die je doorgaans van moderne
ontvangers mag verwachten, zoals ruisonderdrukking, geheugens, een scheduler,
squelch (geactiveerd door niveau, spraak of ruis), talloze afstem opties en een
ruime keuze aan demodulatie modi, waaronder een door de gebruiker gedefinieerde
en optionele DRM-modus.
De digitale downconverter biedt 24 selecteerbare uitgang bandbreedtes, variërend van
20 kHz tot 4 MHz. De selectiviteit van de ontvanger kan worden aangepast met een
resolutie van 1 Hz.
De lage en hoge afsnijfrequenties van het bandpass-audiofilter zijn grafisch
instelbaar, evenals het notch filter en de ruisonderdrukker.
De parameters van alle drie onafhankelijke kanalen kunnen afzonderlijk worden
ingesteld, zodat elk kanaal gelijktijdig en onafhankelijk kan worden opgenomen.
Opname en weergave zijn ook mogelijk bij de uitgang van de digitale downconverter,
waar een volledige spectrum band van 4 MHz kan worden opgenomen voor
latere demodulatie. Prebuffering voorkomt signaalverlies aan het begin van
een transmissie.
Dankzij de flexibele planningsfunctie kunt u elk kanaal op vooraf ingestelde data
en tijden zonder toezicht opnemen. Bovendien zorgt de ingebouwde ondersteuning
voor HFCC, EIBI en door de gebruiker gedefinieerde frequentie databases voor
moeiteloze opslag en onderhoud van frequenties.
Er is ook een unieke “pauze”-functie, ’s werelds eerste voor een kortegolfontvanger,
waarmee u de ontvangst kunt pauzeren en hervatten wanneer het u uitkomt.
Dit is erg handig wanneer de ontvanger gedurende een bepaalde tijd onbeheerd
wordt achtergelaten.
Een “gereedschapskist” vol met diverse test- en meetinstrumenten, zoals
frequentie fout-, SINAD-, THD- en modulatie meters, logger en scheduler,
completeert het geheel en maakt het mogelijk om dit product als meetontvanger
te gebruiken, ter vervanging van veel duurdere
(en vaak minder capabele of nauwkeurige) conventionele test apparatuur.
De software gedefinieerde architectuur maakt eenvoudige software-upgrades
mogelijk voor demodulatie- en decodering vereisten. Component Variaties en
veroudering worden aanzienlijk verminderd in een software gedefinieerde ontvanger,
wat zorgt voor optimale prestaties op lange termijn.
Er is ook een netwerkversie beschikbaar, waarmee de ontvanger op afstand via
LAN of internet kan worden bediend.
Systeemvereisten:
• PC met 2,4 GHz quad-core CPU of sneller *
• 1 GB RAM
• Één vrije USB 2.0-aansluiting
• Windows XP, Vista, Windows 7, 8 of 10
* De ontvanger werkt met tragere CPU’s (minimaal 2 GHz dual-core), maar
dit kan resulteren in enigszins verminderde prestaties wat betreft de maximaal
haalbare selectiviteit, DDC-bandbreedte en het aantal gelijktijdig
bediende ontvanger kanalen.

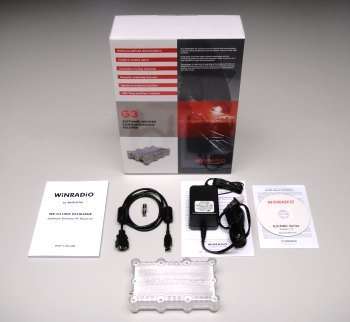

Levering:
1 WR-G33DDC-ontvanger,
1 CD-rom met applicatiesoftware en gebruikershandleiding,
1 Ruisarme schakelende voeding,
1 USB-kabel,
1 BNC-naar-SMA-adapter.
